Calculadora de Diagramas de Momento y Cortante para Vigas
Calculadora de análisis estructural gratuita online especializada en diagramas de momento flector y fuerza cortante para vigas. La selección de la configuración adecuada de la viga y las condiciones de carga es fundamental en el diseño estructural, ya que permite obtener un resumen detallado de todas las propiedades estructurales con precisión profesional.
Estas incluyen ecuaciones para fuerzas resultantes, fuerzas cortantes y
momentos de flexión, cruciales para el análisis y diseño de vigas. Las
calculadoras de vigas están disponibles tanto en unidades métricas como imperiales y MKS
facilitando
el proceso de evaluación y optimización de vigas estructurales.
¿Vigas Continuas o Configuraciones Personalizadas?
Para análisis más flexibles con múltiples tramos, cargas variables y diferentes tipos de apoyo
Ir a Beam Solver

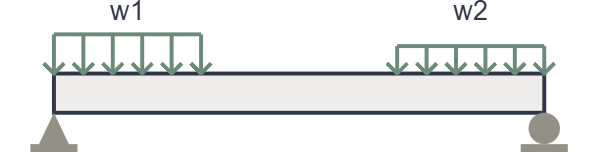

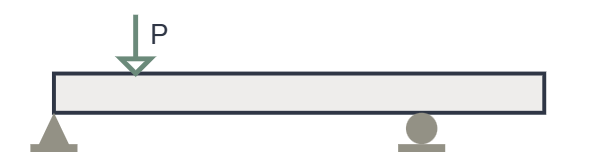

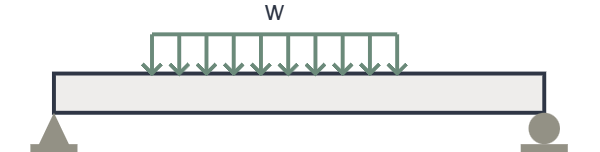

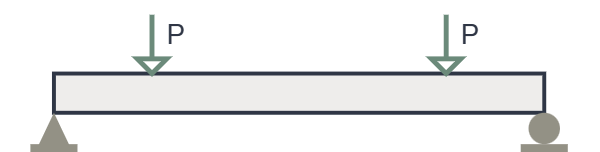

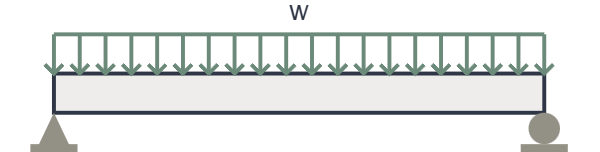

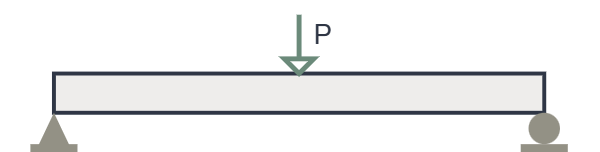

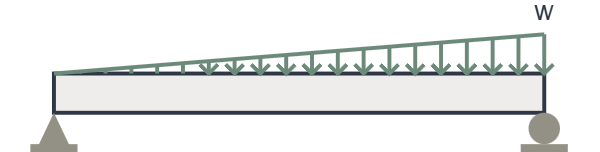

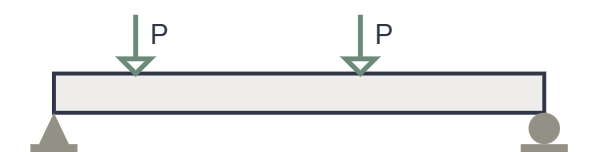

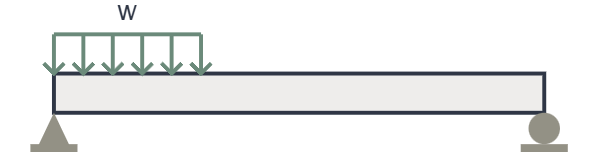

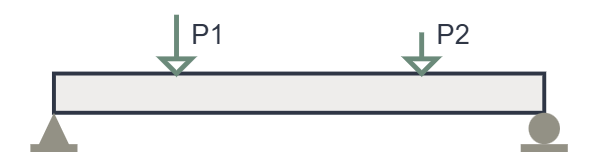

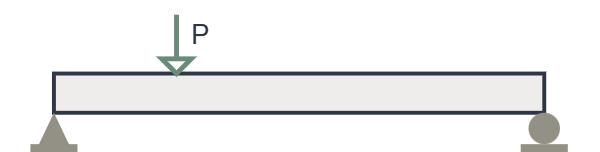

Vigas con Soporte Simple

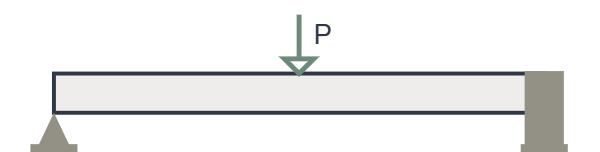

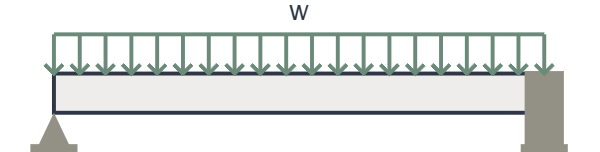

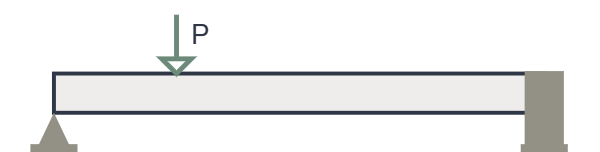

Vigas Fijadas en Un Extremo

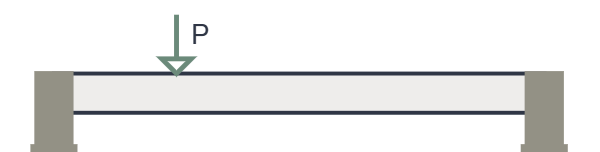

Vigas Fijadas en Ambos Extremos

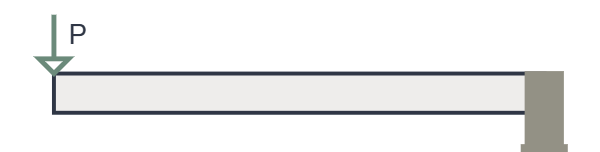

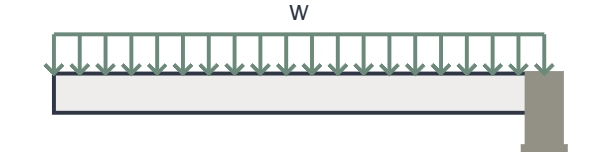

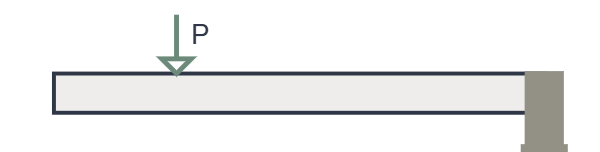

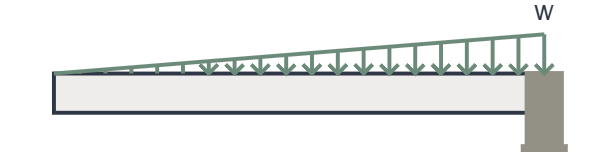

Vigas en Voladizo

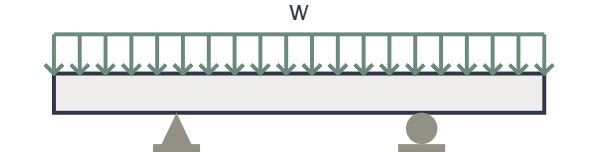

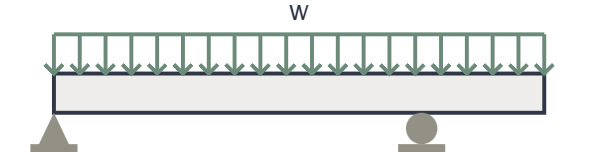

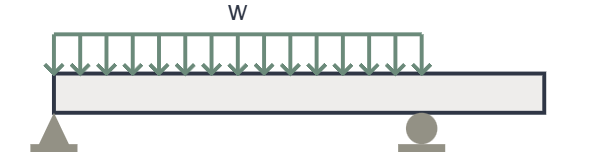

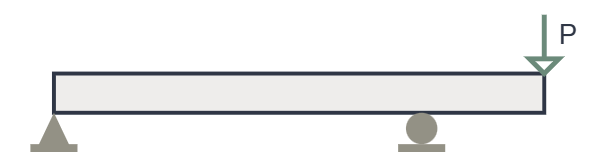

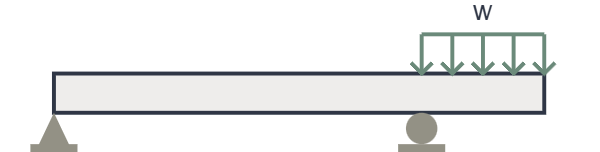

Vigas de Una Luz y Voladizo

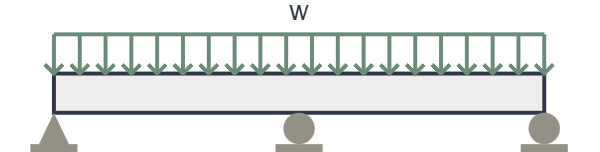

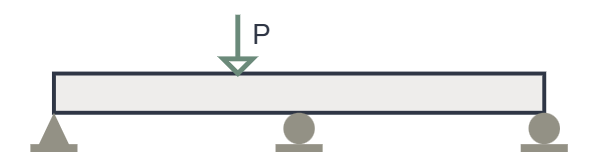

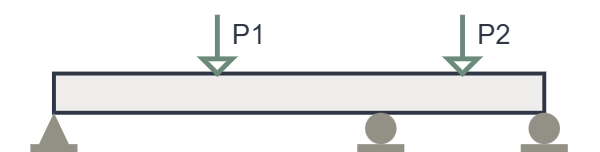

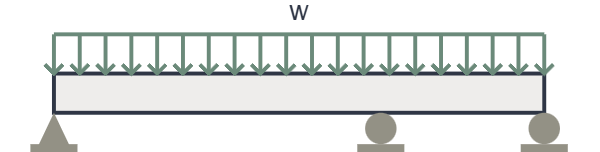

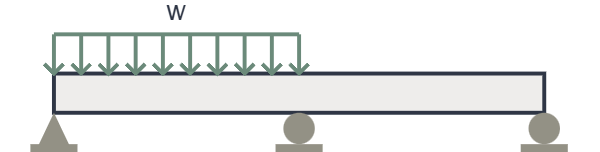

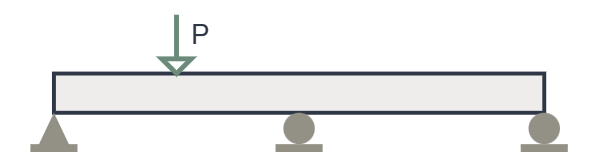

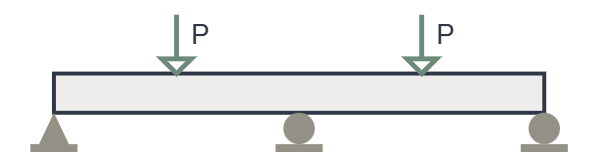

Vigas de Dos Luces

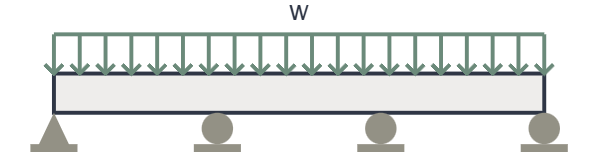

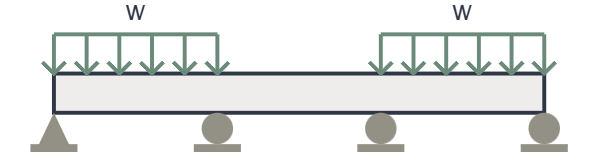

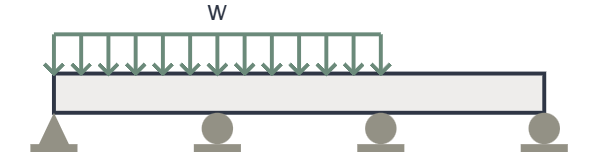

Vigas de Tres Luces
¿Qué se Calcula en el Análisis de Vigas?
Diagramas de Momento Flector
Representación gráfica de los momentos flectores a lo largo de la viga. Fundamental para determinar el momento máximo y ubicar las secciones críticas para el diseño estructural.
Diagramas de Fuerza Cortante
Gráfico que muestra la variación de la fuerza cortante en cada punto de la viga. Esencial para verificar la resistencia al corte y determinar el refuerzo transversal necesario.
Reacciones en los Apoyos
Fuerzas y momentos reactivos en los puntos de apoyo de la viga. Críticos para el diseño de fundaciones, columnas y conexiones estructurales.
Preguntas Frecuentes sobre Análisis de Vigas
¿Cómo interpretar un diagrama de momento flector?
El diagrama de momento flector muestra la magnitud del momento interno en cada punto de la viga. Los valores positivos indican flexión que causa tracción en la fibra inferior, mientras que los negativos causan tracción en la fibra superior.
¿Qué es más crítico: momento máximo o cortante máximo?
Ambos son críticos pero para diferentes aspectos. El momento máximo determina el dimensionamiento de la sección y refuerzo longitudinal, mientras que el cortante máximo define el refuerzo transversal y verifica la resistencia al corte.
¿Cómo afectan las condiciones de apoyo a los resultados?
Las condiciones de apoyo determinan fundamentalmente el comportamiento estructural. Apoyos simples permiten rotación, empotramientos restringen rotación y traslación, y voladizos generan momentos negativos significativos.
¿Cuándo usar vigas continuas vs vigas simples?
Las vigas continuas son más eficientes estructuralmente, reducen momentos positivos máximos y deflexiones, pero generan momentos negativos sobre apoyos. Son ideales para luces largas y cargas importantes.
Metodología de Cálculo
Unidades Métricas, Imperiales y MKS
Todas las calculadoras están disponibles en sistema métrico (kN, m, MPa), sistema imperial (lb, ft, ksi) y MKS (Ton, m, kg/cm2), para mayor versatilidad en proyectos internacionales.
Resultados Instantáneos
Cálculos en tiempo real con validación automática de datos de entrada. Visualización inmediata de diagramas y valores numéricos precisos.
Fórmulas Verificadas
Todas las ecuaciones están basadas en teoría clásica de vigas, garantizando precisión profesional en los resultados.
